Крепь С-750 Направляющая и подвижная роликовая распорка - описание
Серия
С-750
Тип
RS2 (двойная направляющая с роликовой распоркой)
Глубина рекомендуемая , м
4,5 - 9,0
Длина труб максимальная, м
12
Диаметр труб максимальный, м
4
Ширина рабочая, м
1,26 - 12
Брошюра pdf Файл формата Acrobat Reader


РАССЧИТАЙ СЕБЕ КРЕПЛЕНИЯ

Это тяжелая крепь с направляющими и роликовыми распорками. Крепь предназначена для работ на глубине до 10 метров. Уникальная система роликовой распорки позволяет горизонтально укладывать трубы с любым диаметром и длиной секций до 10 метров. Возможна работа при любых грунтах с использованием только экскаватора для монтажа и демонтажа крепи в траншее.
Крепь С-750 относится к крепям с направляющими - элементом, позволяющим разделить укрепляющую стенку на две независимые части - верхнюю и нижнюю. Направляющая "направляет" стенки так, что они расположены независимо друг от друга - нагрузка, действующая на каждую из стенок меньше - меньше усилие работающего экскаватора. Применение направляющих увеличивает эффективность за счёт уменьшения мощности применяемой техники.

Крепь С-750. Минимальная ширина траншеи 1260 мм
Крепь С-750 от SBH. Монтаж производится при помощи только экскаватора



Серия крепей с роликовой распоркой является самой современной и универсальной разработкой фирмы. Её конструкция позволяет легко укладывать в горизонтальном положении трубы любой длины. Максимальный просвет под поднятой распоркой - до 4 метров позволит использовать крепь для работ с оборудованием при щитовой проходке.

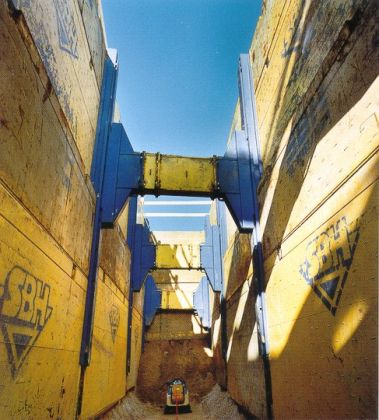

Щиты траншейные - крепь - С-750. Распорку можно безопасно поднять до 4 м при глубине траншеи 7,6 м
Щиты траншейные - крепь серии С-750. Для работы доступно огромное безопасное рабочее пространство.

Основным отличающим преимуществом Серии 750 является конструкция распорки - прямоугольный усиленный профиль позволяет работать при любой ширине траншеи или котлована. Ограничить ширину может только ограниченная грузоподъемность техники, устаналивающей крепь. Испытанная на практике ширина - 13 м.

Крепь - щитовое креплениесерии С-750. Укреплённый широкий котлован. Глубина 7,6 м при ширине 11 м.

При большой ширине возможна даже работа техники внутри укреплённой выемки - элементы крепи при этом не мешают экскаваторам и вывозящей грунт технике.

Крепь - щиты траншейные С-750- Работа техники внутри укреплённого котлована

Другим важным преимуществом крепи С-750 является подвижность распорки в вертикальной плоскости - установив крепь, подрядчик может без усилий менять положение распорки от самого нижнего до самого верхнего и наоборот. В выбранном положении распорка фиксируется специальным устройством. При максимально поднятой до высоты 4 м распорке не требуется никаких дополнительных конструкций для закрепления низа траншеи - распорка расчитана на необходимый безопасный крутящий момент. Высота элементов крепи подобрана так, что превысить максимальную безопасную высоту распорки невозможно.
Стальной ролик - элемент обеспечивающий подвижность распорки - запатентован SBH Tiefbautechnik. Конструкция ролика полностью устраняет попадание грязи в рабочую зону - только конструкция SBH надежно работает весь срок эксплуатации без заедания распорок.

Крепь (траншейное крепление С-750) выдержит большие нагрузки от соседних объектов
Огромные массы в 300 тонн от самолёта являются нормальными нагрузками на крепь С-750



Подвижность распорки позволяет не только эффективно распорядиться рабочим пространством в траншее, но и провести максимально эффективно установку крепи. Жестко скреплённая с вертикальными элементами распорка создаёт свободный зазор между крепью и грунтом при движении вниз стенки крепи под действием погружающего её экскаватора (рисунок внизу слева). В случае сыпучего грунта, плывуна или сильного погружения одной стенки возможно защемление крепи грунтом, попадающим в зазор. Дальнейшая установка в этой ситуации возможна только после удаления грунта с одной из сторон - то есть "откапывания" стенки. Использование подвижной распорки С-750 позволит плавно без заеданий и усилий погружать крепь в грунт (рисунок внизу справа).

Сравнение погружения крепи с фиксированной (слева) и  подвижной (справа) распоркой.



Так выглядит в разрезе установка крепи с подвижной роликовой распоркой без смещения грунта:



Установка длинной трубы при помощи крепи с роликовой распоркой и двойной направляющей С-750

Установка длинной трубы при помощи крепи серии С-750 SBH

Для удобства установки обычно используется трубный захват - это позволяет перехватить трубу только посредине и подавать под распорки без смены места строповки.

На основе направляющих возможны многочисленные варианты применения. Для создания котлована или шахты служат угловые направляющие, позволяющие укрепить грунт на участке прямоугольной формы без распорок внутри. Данная конструкция может заменить применяемые для стартовых и приёмных котлованов системы колец с досками для укрепления шахты. Преимуществом крепи является меньшая стоимость укрепления и полная устойчивость шахты в случае смещения слоёв плывуна на разной её глубине, а также герметичность стенок по всей глубине. Возможно укрепление шахты глубиной до 10 м.


Котлован из траншейных щитов серии 750. Конструкция укрепленной шахты 5 х 5 метров без распорок внутри



Крепь инвентарная С-750 - котлован 4 на 4 метра
Крепь - щиты траншейные С-750 - котлован 3,5 на 6 метров
Крепь инвентарная - щиты траншейные серии-750. Траншея глубиной 8 метров
Крепь С-750 с роликовой распоркой.
S-750 крепь от SBH - стальные стенки с подвижной распоркой.
