Шпунт Ларсена - описание, технические характеристики, расчет стоимости.
Шпунт Ларсена тип Z
Шпунт Ларсена Z-типа от SBH - замок и профиль
SBH
b
h
s
Момент
инерции
I
Момент сопротивления
W
Удельный вес
Допустимый сгибающий момент на единицу длины
Шпунта
Стены
St 37
S235JR
09Г2С
St 45
S275JRC
St 52-3
S355JO
17Г1С
Серия
мм
мм
мм
см4
см3
Кг/м
Кг/м2
КН/м
КН/м
КН/м
ZN 30
700
300
6
11330
755
45,2
64,5
120,8
138,2
181,3
ZN 31
825
305
6
11499
755
50,9
61,7
120,8
138,2
181,3
ZN 31
825
306
7
13416
880
58,2
70,5
140,8
161,0
211,2
ZN35
823
351
5
14106
805
44,2
53,7
128,7
147,2
193,0
ZN35
824
352
6
17002
965
53,2
64,5
154,5
176,7
231,7
ZN35
826
354
7
19922
1125
62,2
75,3
180,3
206,2
270,5

ZN 41
725
405
7
29215
1442
61,1
84,2
230,8
564,0
346,2
ZN 41
725
405
7,5
31171
1539
65,4
90,1
246,3
281,7
369,4
ZN 41
725
405
8
33044
1632
69,4
95,8
261,1
298,6
391,6
ZN 41
725
405
9
36714
1813
77,5
106,9
290,1
331,8
435,1
Шпунт Ларсена тип S

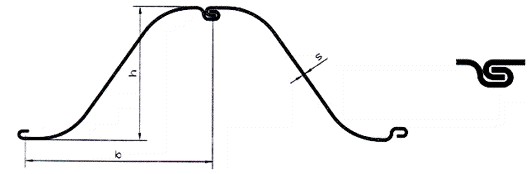

Шпунт Ларсена S-типа от SBH - замок и профиль
SBH
b
h
s
Момент
инерции
I
Момент сопротивления
W
Удельный вес
Допустимый сгибающий момент на единицу длины
Шпунта
Стены
St 37
S235JR
09Г2С
St 45
S275JRC
St 52-3
S355JO
17Г1С
Серия
мм
мм
мм
см4
см3
Кг/м
Кг/м2
КН/м
КН/м
КН/м
S 46
630
459
7
31695
1334
54,9
87,1
213
244
320
S 46
630
460
8
36401
1528
62,7
99,6
244
280
367
S 46
630
461
9
41041
1716
70,2
112,0
275
314
412
Шпунт Ларсена тип LP
Шпунт Ларсена типа Омега мелкий корытообразный от SBH - замок и профиль
SBH
b
h
s
Момент
инерции
I
Момент сопротивления
W
Удельный вес
Допустимый сгибающий момент на единицу длины
Шпунта
Стены
St 37
S235JR
09Г2С
St 45
S275JRC
St 52-3
S355JO
17Г1С
Серия
мм
мм
мм
см4
см3
Кг/м
Кг/м2
КН/м
КН/м
КН/м
LP 76 / 7
700
150
7
3585
478
53,3
76
77,0
88,0
115,4
LP 88 / 8
700
151
8
4133
552
61,6
88
88,9
101,6
133,6
Шпунт Ларсена тип OMEGA
Шпунт Ларсена типа Omega глубокий корытообразный от SBH - замок и профиль
SBH
b
h
s
Момент
инерции
I
Момент сопротивления
W
Удельный вес
Допустимый сгибающий момент на единицу длины для марки стали
Шпунта
Стены
St 37
S235JR
09Г2С
St 45
S275JRC
St 52-3
S355JO
17Г1С
Серия
мм
мм
мм
см4
см3
Кг/м
Кг/м2
КН/м
КН/м
КН/м
OMEGA 7
750
277
7
12778
1065
68
90
170
195
285
OMEGA 8
750
278
8
14294
1237
76,8
103
215
233
325
OMEGA 9
750
279
9
16083
1393
86,3
115
243
287
333
Профиль тип KD 750

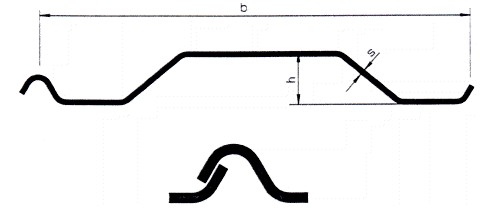

Профиль KD-типа от SBH без замков
SBH
b
h
s
Момент
инерции
I
Момент сопротивления
W
Удельный вес
Допустимый сгибающий момент на единицу длины
Шпунта
Стены
St 37
S235JR
09Г2С
St 45
S275JRC
St 52-3
S355JO
17Г1С
Серия
мм
мм
мм
см4
см3
Кг/м
Кг/м2
КН/м
КН/м
КН/м
KD 750/8
750
92
8
1193
260
55,3
74,5
41,9
47,8
63,0
Профиль тип KD VI
Профиль KD-типа волнообразный от SBH без замков
SBH
b
h
s
Момент
инерции
I
Момент сопротивления
W
Удельный вес
Допустимый сгибающий момент на единицу длины
Шпунта
Стены
St 37
S235JR
09Г2С
St 45
S275JRC
St 52-3
S355JO
17Г1С
Серия
мм
мм
мм
см4
см3
Кг/м
Кг/м2
КН/м
КН/м
КН/м
KD VI / 6
600
78
6
726
182
37,5
62
-
38,7
-
KD VI / 8
600
80
8
968
242
50
83
-
51,5
-

SBH является производителем шпунта всевозможных типов начиная с 1987 года. Сегодня шпунт SBH используется по всему миру. применяется в основном как укрепление портов и сооружений в воде, укрепления берегов рек и каналов, укрепления выемок в грунте и в воде, и в других отраслях в гражданском строительстве. Благодаря динамичному техническому отделу и отделу продаж, шпунт от SBH постоянно совершенствуется в соответсвие с современными требованиями подрядчиков.

Информационная листовка по шпунтовым сваям SBH для печати.

Сравнительная таблица параметров самых распространенных в России шпунтов.

Предложения Шпунта Ларсена б/у

В данный момент можно купить в любом количестве любой длины со склада в Германии шпунт серии Омега 8 и LP76/7.

Остальные типа шпунта изготавливаются под заказ с минимальным количеством 1000 тонн - для заказа меньшего количества позвоните нам для проверки наличия на складе.

Шпунт Ларсена от SBH предназначен для всех видов строительства, связанного с формированием шпунтовых ограждений в воде, шпунтовых ограждений котлованов, траншее, береговой линии и др. Высокая точность прокатки шпунта обеспечивает минимальные отклонения размеров при формировании замков. Очень важным качеством является гладкое без сильного трения и нагревания соединение шпунтовых свай и стандартные замки формы U и Z. Шпунт толщиной всего 4 мм можно легко задавливать при длине 12 метров.
Шпунт SBH имеет большую ширину - до 80 см и поэтому может быть использован как более экономичная альтернатива тяжелым горячепрокатным шпунтам Л4, Л5, Л5-УМ, Л7, Arcelor, Larssen и другим, особенно это актуально при длине свай до 12 м. Под каждый объект мы предлагает шпунт Ларсена нужной толщины - таким образом можно избежать лишних расходов на ненужный запас прочности. Из-за большой ширины, шпунта SBH необходимо в 2 раза меньше на тот же объект. А это значит в 2 раза меньше будет стоить аренда вибропогружателя и погружающего механизма - крана, экскаватора. Соответственно в 1.5-2 раза меньше сроки погружения. Например, шпунт Омега 8 обладает достаточно высоким моментом сопротивления, чтобы при длине 12 м обеспечить нужную прочность шпунтового ограждения на большинстве объектов, где обычно применяется л4 или л5. Другим преимуществом шпунтов SBH является небольшой удельный вес, позволяющий использовать вибропогружатели меньшего размера и мощности.


Ресурс шпунта SBH оговаривается производителем так: После 20 установок шпунта необходимо срезать верхнюю кромку длиной до 20 см, деформирующуюся при погружении.





СКАЧАТЬ КАЛЬКУЛЯТОР ДЛЯ PC и MAC OS

Шпунт Омега 8 и LP76/7 широко используется в России (среди объектов - Санкт-Петербург - "Библиотека имени Бориса Николаевича Ельцина", строительство в г. Краснодар, объект г. Ростов на Дону, объект г. Махачкала, береговая линия г. Казань, Нижний Новгород). Подрядчики были очень довольны качеством шпунта и точностью прокатки - это давало возможность легко задавливать шпунтины при вибропогружении. Шпунтовая стена лучше удерживает воду, чем Л-4 или Л-5.


Шпунт обычно предлагается из стали сорта S235JR (ST37-2) или S275JRC (ST44), а также из особо прочной марки S355JO (17Г1С; St52-3J).
Минимальное количество заказываемого шпунта - любое.

Фабрика классифицирует шпунт в соответствие со следующими критериями:

Профиль типа KD: - отличные параметры для задавливания и вытягивания, благодаря почти симметричной форме;
- большая рабочая ширина - основа для быстрого и экономичного процесса строительства;
- оптимальное соотношение между удельной массой (Кг / кв. метр) и моментом спротивления;
- точная подача через механизмы при монтаже
Легкий шпунт LP и OMEGA: - оптимальная форма замка уменьшает трение в замке. Результат - очень быстрое задавливание;
- точный поворот при малой толщине листов всего до 9 мм, с большим моментом сопротивления;
Шпунт формы S и Z: - форма шпунта обеспечивает большой момент сопротивления;
- оптимальное соотношение между удельной массой и моментом сопротивления

На Российских объектах, по привычке или из-за установившихся связей с поставщиками, подрядчики предпочитают применять горячекатанные шпунты Российского и Украинского производителя типа Л4, Л5, Л5-ум, Л7. Это экономически не обосновано, так как на 80-90% Российских объектов требования к параметрам шпунтовых стенок позволяют использовать холоднокатанный шпунт SBH с меньшей толщиной и более низкой стоимостью. Это касается множества случаев укреплений обычных траншей, береговых линий, котлованов. Для сравнения приведена таблица расчета стоимости и экономические параметры шпунтов для конкретного объекта.

Сравнительная таблица для объекта с периметром 100 м и длиной листов 10 м.

Марка шпунта

Л4

Л5

Л5-УМ

Л7

Omega 8

Omega 9

Ширина профиля,
мм

436

466

549

467

750

750

Толщина профиля,
мм

9,5

11

11

12

8

9

Масса погонного метра,
Кг/м

74

100

113,88

144

76,8

86,3

Цена тонны,
руб./т

45000

45000

45000

45000

64637

64637

Момент сопротивления,
3

2200

2962

3073

5010

1237

1393

Ресурс жизни свай,
циклов

6

6

6

6

24

24

Необходимое количество,
листов

230

215

183

215

134

134

Необходимая масса,
тонн

170,2

215

208,4

309,6

102,9

115,6

Стоимость,
тыс. руб.

7659

9675

9378

13932

6651

7472

Экономия при разовой покупке Omega, %

15*

45,5*

41*

86,5**

--

--

Экономия при эксплуатации за время жизни свай, %

361*

482*

464*

646**

--

--

Стоимость погружения (исходя из цены 1800 руб. за пог.метр),
тыс. рублей
4140 3870 3294 3870 2412 2412
Время погружения (приблизительно) на всем периметре (100 м),
дней
12 11 9 11 7 7
Стоимость аренды крана(60 тонн)+вибропогружателя на время работ,
тыс. рублей
1080 990 810 990 630 630
* - cравнение с Omega 8
** - cравнение с Omega 9

Задавливание шпунта Омега около стены жилого дома
Шпунт Омега легко ставится вибропогружателем без трения в замке
Шпунт OMEGA 8 был специально запроектирован для задавливания

Шпунт Ларсена типа Омега при строительстве опоры моста
Шпунт Ларсена Омега использован для формирования стены в грунте для отсечения грунтовых вод
Шпунт OMEGA 8 использован как окружение рабочей траншеи в воде.
Листы длиной 12 метров легко задавливаются при толщине всего 4 мм
Береговая линия со шпунтом Ларсена Омега
Шпунт Ларсена типа "Омега" применен для усиления русла реки

Шпунт Ларсена Омега усиливает береговую линию, позволяя строить дома в 10 метрах от воды.
